Solarpumpekabelstørrelse og spændingsfald: Den komplette 2026-vejledning

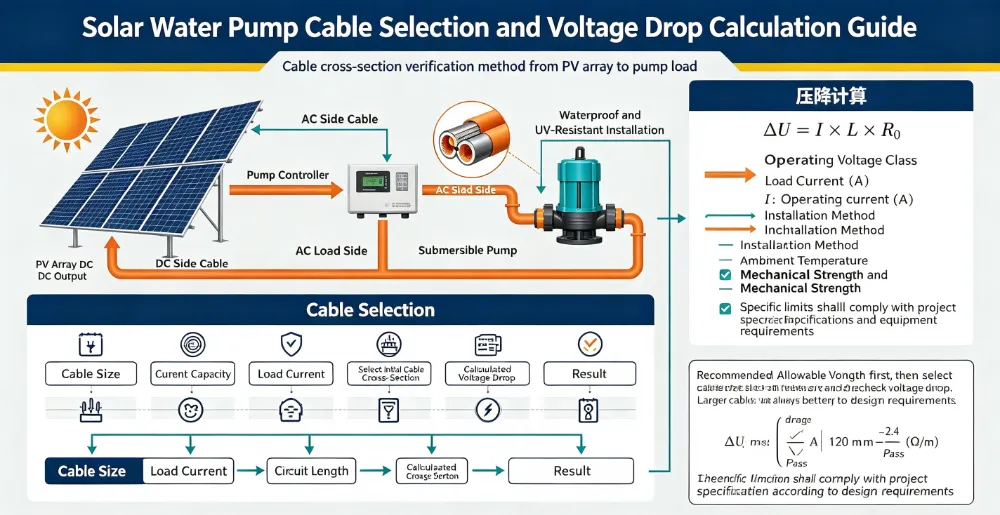

A solcellepumpeanlægsælges normalt på to numre: pumpens hoved og dens flow. Så er det installeret, og et tredje nummer afgør stille og roligt, om det nogensinde fungerer som annonceret - kablet. Underdimensionerede kabler er en af ​​de mest almindelige og mindst diagnosticerede fejl ved solcellepumpning. Arrayet er fint, pumpen er i orden, controlleren er i orden, og alligevel kører pumpen langsomt, tripper på underspænding ved middagstid eller starter slet ikke tidligt om morgenen. Synderen er ofte et par volt tabt i en lang, tynd ledning.

Denne guide dækker hele emnet i praktiske termer: hvordan spændingsfald fungerer, hvor meget er acceptabelt, hvilken kabelstørrelse fører hvilken strøm, hvordan man dimensionerer et forløb trin for trin med bearbejdede eksempler, og installationsdetaljerne, der afgør, om kablet overlever ti år i en boring. Det er skrevet af ingeniørteamet hos Taizhou Lead Pump Co., Ltd., som bygger solcellepumper og controllere fra 220 W til 15.000 W.

1. Hvorfor kabel bestemmer, om en solcellepumpe virker

I modsætning til en netdrevet pumpe er en solcellepumpe akut spændingsfølsom. En netpumpe, der forsynes med 230 V, kan tåle et fald på 10 V, uden at nogen bemærker det. En 96 V DCsolpumpeder mister 10 V har mistet mere end 10 % af sin forsyning, og controllerens MPPT-vindue, dens opstartstærskel og dens underspændingsbeskyttelse begynder alle at opføre sig forkert.

Der er tre separate konsekvenser af at få kablet forkert:

· Tabte pumpetimer. Pumpen skal have en minimumsspænding for at starte. Spændingsfald skubber denne tærskel senere ind på morgenen og tidligere på eftermiddagen, så du mister de mest produktive kanter på dagen.

· Mistet flow ved spidsbelastning. Motorer, der kører under nominel spænding, trækker mere strøm for den samme belastning, kører varmere og leverer mindre vand - den klassiske "det virker, men ikke som databladet"-klagen.

· Generlige ture og kort levetid. Underspændings- og overstrømsbeskyttelse tripper gentagne gange; hver tur er en start-stop-cyklus, og hver cyklus slider på motoren, tætningerne og controllerens kondensatorer.

2. De to tal der betyder noget: Spændingsfald og ampacitet

Kabelvalg er altid et kompromis mellem to uafhængige grænser, og du skal opfylde begge.

Spændingsfald (ydelsesgrænse)

Hver meter kobber har modstand. Strøm, der løber gennem den, mister spænding i forhold til strømmen, længden og modstanden pr. meter. Spændingsfald beskadiger ikke noget i sig selv, men det udsulter motoren - dette er grænsen, der afgør, om systemet fungerer.

Ampacity — strømbærende kapacitet (sikkerhedsgrænse)

En leder, der fører for meget strøm til sit tværsnit, overophedes. I et borehul er kablet bundtet med faldrøret, ofte inde i et kappe, uden luftstrøm - varme kan ikke undslippe. Overophedning nedbryder PVC-isolering, og forringet isolering i vand er, hvordan en pumpe bliver en død kortslutning. Dette er grænsen, der afgør, om systemet er sikkert.

Et kabel, der består spændingsfaldstesten, kan stadig mislykkes i ampacitetstesten og omvendt. Beregn altid begge dele, og vælg derefter den større størrelse.

3. Spændingsfaldsformlen og 3% / 5% reglen

For et to-leder DC-kredsløb - hvilket er det mestsolpumpearrays og mange pumpe feeds er — spændingsfaldet er:

VD (V) = 2 × L × I × ρ ÷ A

· L = envejs kabellængde i meter (de 2 står for returlederen)

· I = strøm i ampere

· ρ = resistivitet af kobber ≈ 0,0175 Ω·mm²/m ved 20 °C (brug 0,020 til varme kabler og konservativt design)

· A = ledertværsnit i mm²

For trefaset AC bliver den samme idé VD = √3 × L × I × ρ ÷ A; til enfaset vekselstrøm skal du bruge to-leder-formlen med effektfaktoren inkluderet.

Hvor meget fald er acceptabelt? Branchekonventionen, og den vi designer til, er:

To praktiske regler følger. Først skal du altid beregne den højeste strøm, som kablet nogensinde vil se - normalt pumpens maksimale indgangsstrøm ved fuld belastning, ikke dens nominelle kørestrøm. For det andet skal du tilføje 10–20 % margen, hvis kablet bliver varmt, bundtet med andre kabler eller sidder i direkte sommersol.

4. Trådmåler: mm², AWG og hvad hver størrelse bærer

Metrisk mm² er standarden på de fleste eksportmarkeder; Nordamerikanske købere tænker i AWG. De omtrentlige ækvivalenter og typisk kobberampacitet (PVC-isolering, 30 °C omgivende, enkelt kabel i fri luft) er:

Ampacity-tal er vejledende — bekræft altid mod kabelproducentens datablad for din isoleringstype og installationsmetode. For dykkabel bundtet i et borehul skal du anvende en deratingfaktor på ca. 0,8; for kabler i rør eller i et varmt tagrum, 0,7–0,8. Når den dererede figur er tæt på din last, gå en størrelse op.

5. Hurtig reference: Volt tabt pr. 10 meter

Tabellen nedenfor viser spændingsfald i volt for hver 10 m envejs kobberløb, to-leder kredsløb, ved 20 °C. Den er uafhængig af systemspænding, så du kan bruge den til 48 V, 96 V, 220 V eller 380 V systemer — sammenlign blot resultatet med din tilladte procentdel.

Læs det sådan her: Et 4 mm² kabel, der bærer 20 A, mister 1,75 V pr. 10 m. Over et 60 m envejsløb, der er 10,5 V — fint på et 380 V-system (2,8 %), fatalt på et 96 V-system (10,9 %).

6. Dimensionering trin for trin (med tre bearbejdede eksempler)

Brug denne sekvens til hvert løb, hver gang:

· Trin 1 — Etabler systemspændingen. Nominel DC-busspænding for DC-systemer eller fasespænding for AC.

· Trin 2 — Find den maksimale strømstyrke. Brug pumpens maksimale indgangsstrøm ved fuld belastning fra typeskiltet eller databladet. For array-til-controller-kørsler skal du bruge array-kortslutningsstrøm × 1,25.

· Trin 3 — Mål den rigtige envejslængde. Inkluder det lodrette fald i borehullet, det vandrette løb til arrayet og 2-3 m slæk i hver ende. Anslå ikke ud fra en lokalitetsplan.

· Trin 4 — Indstil det tilladte fald. 3 % af systemspændingen for hver sektion, 5 % i alt.

· Trin 5 — Løs for A: A = 2 × L × I × ρ ÷ VD_allowed. Rund op til næste standardstørrelse.

· Trin 6 — Tjek ampaciteten, anvend derating, og kontroller jord-/jordlederen. Hvis du er i tvivl, så gå en størrelse op - omkostningsforskellen er triviel ved siden af ​​en defekt pumpe.

Eksempel A — 1,5 kW DC dykbar, 96 V-system, 60 m envejs

Maksimal pumpestrøm 15,6 A. Tilladt fald 3% af 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². Næste standardstørrelse er 16 mm². Tjekampacitet: 16 mm² er vurderet til omkring 62–76 A, dereret til omkring 55 A i et borehul — langt over 15,6 A. Resultat: 16 mm², komfortabelt inde i 3 %.

Eksempel B — 2,2 kW AC enfaset overfladepumpe, 220 V, 50 m envejs

Strøm ≈ 10 A. Tilladt fald 3 % af 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². Næste standardstørrelse er 4 mm², hvilket giver et fald på ca. 1,75 V (0,8%) - en sund margin for en motor, der starter under belastning. Resultat: 4 mm².

Eksempel C — 7,5 kW trefaset dyk, 380 V, 120 m envejs

Strøm ≈ 15 A. Tilladt fald 3 % af 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². Spændingsfald siger 6 mm², men en 15 kW-klasse borehulsinstallation angiver normalt 10 mm² for mekanisk robusthed og fremtidig omvurdering. Resultat: 10 mm² — ampaciteten og praktiske kontroller vinder over minimumsberegningen, som er normal på dybe brønde.

7. De to kørsler i et solsystem er ikke det samme

De fleste installationer har to forskellige kabelføringer, og de fejler af forskellige årsager.

Array → controller

Dette løb er udsat: på et tag, på et jordbeslag, på tværs af en mark. Den fører arrayets fulde strøm ved arrayets spænding. Prioriteter er UV-klassificeret isolering, mekanisk beskyttelse mod gnavere og trimmere, korrekt polaritet og en DC-isolator ved controlleren. Brug solcellekabel (H1Z2Z2-K eller tilsvarende) frem for almindelig byggeledning.

Controller → pumpe

Dette løb er begravet i et borehul, permanent vådt og umuligt at udskifte uden at trække i pumpen. Prioritet er et ordentligt dykkabel med en gennemgående vandtæt kappe, en stærk fysisk støtte (kablet skal hænge fra en trækaflastning, aldrig fra dets egne ledere) og varmebevidst derating. Hvis du kommer til at overforbruge et hvilket som helst sted i systemet, så overforbrug her.

På lange array-kørsler er en anden mulighed at hæve array-spændingen og trappe den ned ved controlleren: fordobling af spændingen halverer strømmen, og tab falder med strømmens kvadrat. Dette er grunden til, at 96 V og 192 V DC-systemer er almindelige på dybere brønde.

8. Installationsdetaljer, der bestemmer kabellevetid

· Brug én sammenhængende længde. Hver samling i et vådt boring er et fremtidigt fejlpunkt. Hvis en samling er uundgåelig, skal du bruge et korrekt nedsænkbart splejsningssæt, ikke tape.

· Støt kablet uafhængigt. Kabelbinder hver 2-3 m til faldrøret, plus et trækaflastningsgreb i toppen. Lederne må aldrig bære kablets vægt.

· Forlad en serviceløkke. 2–3 m slæk ved brøndhovedet og ved regulatoren sparer et re-pull under idriftsættelse.

· Hold kablet væk fra pumpeindtaget. Før det lige op ad røret, tapet fladt, væk fra sugeområdet.

· Respekter bøjningsradius. Tætte bøjninger revner isolering; Følg producentens minimumsradius, typisk 6–10× kabeldiameter.

· Sleb og bind korrekt. Jord pumpehuset og controllerens kabinet i henhold til lokal kode; på et flydende solcellepanel skal du også binde rammerne.

· Beskyt mod lynnedslag. Lange array-løb opfanger inducerede spidser; monter en DC-overspændingsafleder på controlleren og hold jordledningen kort og lige.

· Mærk begge ender. Et kabelskema tapet inde i controllerens kabinet sparer timer for den næste tekniker.

9. Otte fejl, vi ser gentagne gange

· Størrelse på mærkestrøm i stedet for maksimal indgangsstrøm – kablet er marginalt, præcis når det betyder noget.

· Måler brønddybden og glemmer det vandrette løb til arrayet, som ofte er længere.

· Brug af byggetråd i et borehul, fordi det var på lastbilen. Almindelig PVC overlever ikke permanent nedsænkning.

· Valger aluminium for at spare penge på en 40 m jævnstrømskørsel, og undrer sig over, hvorfor spændingskollapset er værre.

· Ignorerer temperaturreduktion. Et kabel mærket 41 A i fri luft kan bære 30 A i et bundtet borehul.

· Splejsning mid-drop med isoleringstape. Vand finder altid samlingen.

· Køre pumpekablet og array-kablet i samme rør uden at kontrollere reduktion for begge.

· Lad kablet hænge fra sine egne ledere, så kobberet langsomt strækkes, og modstanden stiger.

10. Fejlfinding: Symptomer, der peger på kablet

11. Tjekliste for kabel før ibrugtagning

· Envejslængde målt og registreret, ikke estimeret

· Maksimal strøm taget fra dataarket med 1,25 faktor anvendt, hvor det er relevant

· Spændingsfald beregnet for hver sektion og samlet under 5 %

· Ampacity kontrolleret med temperatur og bundtning derating

· Kabeltype vurderet til miljøet (UV for array, nedsænket til borehul)

· Ingen splejsninger under vandlinjen; enhver splejsning bruger et nedsænkeligt sæt

· Kablet understøttes hver 2-3 m og trækaflastet ved brøndhovedet

· Isolationsmodstand mod jord målt og registreret før første start

· Jordens kontinuitet og polaritet bekræftet

· Kabelplan og as-built længder tilbage inde i controlleren

12. Ofte stillede spørgsmål

Q: Kan jeg bruge et mindre kabel, hvis løbet er kort?

A: Ja — spændingsfald skalerer med længden, så et løb på 10 m tolererer en meget mindre leder end et løb på 100 m. Men gå aldrig under ampacitetskravet, og aldrig under 1,5 mm² for noget, der fører motorstrøm.

Sp: Betyder spændingsfald også noget på AC-siden?

A: Det betyder noget, men mindre dramatisk, fordi netspændingen er højere, og tabet i procent er mindre. Den samme 3%-regel gælder, og motorstart er tilfældet for at kontrollere.

Q: Hvad er den maksimale løbelængde for ensolpumpe?

A: Der er ingen fast grænse; der er en grænse for omkostningerne. Ud over ca. 150-200 m bliver det kabel, der skal til for at holde 3 %, dyrt, og at hæve systemspændingen er normalt billigere end at købe kobber.

Spørgsmål: Skal jeg bruge én kabelstørrelse til hele kørslen?

A: Ikke nødvendigvis. Det er almindeligt og fornuftigt at bruge et tungere kabel til den dybe borehulssektion og et lettere over jorden, forudsat at hver sektion beregnes separat.

Q: Hvorfor tripper min pumpe kun ved underspænding om morgenen?

A: I svagt lys er array-spændingen allerede tæt på opstartstærsklen; ethvert kabelfald skubber det nedenunder. Forbedring af array-to-controller-kørslen løser det normalt.

Q: Er aluminiumskabel acceptabelt?

A: Til faste foderautomater med store sektioner, ja, med korrekte ører og antioxidantforbindelse. For dykkabel, nej - brug kobber.

Q: Hvordan kontrollerer jeg et kabel, før pumpen sænkes?

A: Isolationsmodstand til jord (typisk >100 MΩ ved 500 V for et nyt kabel), kontinuitet på hver kerne og en polaritetskontrol. Registrer aflæsningerne; de er din baseline for fremtidig fejlfinding.

Q: Kan jeg forlænge et dykkabel med en samledåse ved brøndhovedet?

A: Ja — over vandlinjen, i en ordentlig IP68-kapsling med trækaflastning på begge sider. Brug et nedsænkeligt splejsningssæt under vandlinjen, eller gør det slet ikke.

Konklusion

Kabel er den billigste del af et solcellepumpesystem og den nemmeste at tage fejl af. To beregninger - spændingsfald i forhold til 3% / 5% reglen og ampacitet i forhold til den dererede tabel - forhindrer næsten enhver kabelrelateret fejl i marken. Gør dem, før pumpen går ned i hullet, registrer tallene, og systemet vil stadig levere sit nominelle flow i år ti.
