Spørg ethvert pumpeværksted, hvad der dræber mestsolpumperog du vil få ét svar langt oftere end noget andet: løber tør. En pumpe, der roterer uden vand, mister sin køling, sin smøring og sin motor i løbet af få minutter - nogle gange sekunder. Den gode nyhed er, at tørløb også er den mest forebyggelige fejl i hele systemet. Næsten alle moderne solpumpecontrollere leveres med indbygget beskyttelse; problemet er, at de fleste brugere aldrig tilslutter det korrekt, sætter aldrig tærsklerne og forstår aldrig, hvad alarmen fortæller dem. Denne vejledning forklarer, hvordan tørløbsbeskyttelse og controller-beskyttelse rent faktisk fungerer, hvordan man forbinder dem korrekt, og hvordan man fejlfinder de alarmer, der stopper en pumpe i marken. Taizhou Lead Pump Co., Ltd. bygger solcellepumper fra 220 W til 15.000 W - både pumperne og regulatorerne - så dette er skrevet fra fabriksgulvet, ikke fra en produktbrochure.
En dykpumpe lever i vand af en grund. Vandet omkring det udfører tre opgaver på én gang: det køler motoren, det smører lejer og tætninger, og det transporterer varme væk. Når vandstanden falder, og pumpen bliver ved med at køre, stopper alle tre i samme øjeblik. En tørløbende motor kan nå skadelige temperaturer på under et minut, og en solcellepumpe - som ofte kører uden opsyn hele dagen - har ingen operatør, der står ved siden af for at trykke på kontakten.
I solsystemer er der tre almindelige årsager til tørløb:
· Trukning af brønd — pumpen leverer mere, end brønden kan genopfylde, så vandstanden falder under indtaget.
· Lavt vandstand — sæsonbestemt tørke eller en tank/flodkilde, der tømmes hurtigere end forventet.
· Tab af primer (overfladepumper) — luft kommer ind i sugeledningen, pumpen roterer på luft og overophedes.
Fordi en solcellepumpe kører, når der er sollys, kan et tørløb nemt vare i timevis, før nogen opdager det. Derfor er beskyttelse ikke valgfri – det er det vigtigste tilbehør i systemet.

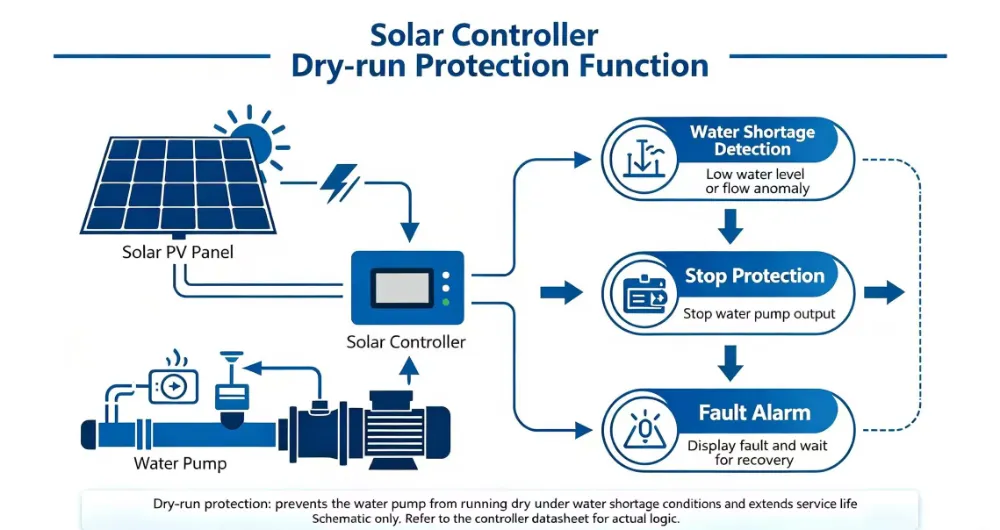

En tørløbshændelse behøver ikke en speciel sensor for at registrere. Styringen kan allerede 'se' det gennem motorens elektriske opførsel. De fleste Lead Pump-controllere bruger en eller flere af følgende metoder:
|
Metode |
Hvad den måler |
Hvordan det beslutter, at pumpen er tør |
|
Understrømsdetektering |
Motorstrøm (ampere) |
En tør pumpe aflaster, og strømmen falder under en indstillet tærskel |
|
Overstrøm / overbelastning |
Motorstrøm (ampere) |
Nogle gange trækker en tør pumpe mere, når den overophedes; flager også syltetøj |
|
Overvågning af hastighed/frekvens |
Motoromdrejningstal eller drevfrekvens |
Usædvanlig hastighedsændring signalerer tab af belastning eller kavitation |
|
Effekttærskel (Watt). |
Øjeblikkelig kraft |
Effekten falder under den forventede kurve for arrayet |
|
MPPT spændingsvindue |
DC bus spænding |
Spændingskollaps eller unormal stigning uden for MPPT-vinduet |
|
Vandstandskontakt |
Flyder / elektrode / sonde |
Direkte: kontakter åbner, når vandet falder under sonden |
Den smarte del er 'auto-genstart'-logikken. Når controlleren tripper på tørløb, stopper den ikke bare og giver op. Den venter et bestemt interval (normalt 5, 15, 30 eller 60 minutter), og prøver derefter igen. Hvis vandet er vendt tilbage, genoptager pumpen automatisk - ingen manuel nulstilling, ingen spildt tur til brønden. Hvis ikke, beskytter den pumpen og venter igen. Denne cyklus gentages, indtil vandet er tilbage.
Tørløb er kun en af truslernesolpumpeansigter. En veldesignet controller stabler flere beskyttelseslag:
|
Beskyttelse |
Beskytter mod |
Typisk adfærd |
|
Tørløb / understrøm |
Kører uden vand |
Trip + tidsindstillet automatisk genstart |
|
Overstrøm / overbelastning |
Jam, sand, mekanisk lås |
Trip, prøv igen et par gange, og lås derefter ude |
|
Overspænding |
Høj åben kredsløbspanelspænding, overspændinger |
Sluk, indtil spændingen normaliseres |
|
Underspænding |
Svag sol, døende array, langt kabelfald |
Sæt pumpen på pause, indtil spændingen genoprettes |
|
Overtemperatur |
Controller eller motor overophedning |
Reducer eller stop, fortsæt, når den er afkølet |
|
Omvendt polaritet |
Forkert PV-ledning ved installation |
Nægt at starte, før det er rettet |
|
MPPT sporing |
Let uoverensstemmelse, delvis skygge |
Løbende jagt efter max power point |
|
Blød start/rampe |
Vandhammer, stødstrøm |
Ramp motoren gradvist op ved hver start |
|
Lyn / bølge |
Inducerede pigge på lange panelløb |
Overspændingsafleder + interne MOV-klemmer |
Elektronisk tørløbsdetektion reagerer, efter at pumpen begynder at køre tør. Vandstandskontrol er bedre: den stopper pumpen, før det sker. Der er to almindelige metoder, og begge er normalt koblet direkte ind i controllerens niveauterminaler.
En mekanisk flyder rider på vandoverfladen. Når niveauet falder under sætpunktet, åbnes (eller lukkes) kontakterne, og regulatoren stopper pumpen. Flydere er billige, robuste og nemme at forstå. Brug en nede i brønden til en udskæring på lavt niveau og en i tanken til en afskæring på højt niveau, så tanken ikke kan løbe over.
To eller tre rustfri sonder sænkes til den ønskede udskæringsdybde. Vand fuldender et lavspændingskredsløb mellem dem; når niveauet falder og kredsløbet går i stykker, stopper pumpen. Prober har ingen bevægelige dele, så de passer til snavset eller tungt vand, hvor en flyder kan sætte sig fast.
På Lead Pump-controllere er niveauindgangen normalt lavspænding (sikker at røre ved) og kan konfigureres som enten 'tæt på at køre' eller 'åben for at køre' afhængigt af dine ledninger. Uanset hvilken metode du bruger, giver en fastkablet niveauafbryder plus controllerens elektroniske tørløbsdetektion dig to uafhængige lag af beskyttelse - bæltet og seler, der holder en uovervåget solpumpe i live.
Elektronik kan kun så meget. En stor del af "tørløbs"-problemer er egentlig installationsproblemer ved selve brønden.
· Sæt pumpen dybt nok. Indtaget skal ligge et godt stykke under den laveste forventede dynamiske vandstand, med margen for sæsonbestemt nedskæring.
· Vær opmærksom på indsugningsfriheden. Efterlad et fornuftigt mellemrum over brøndbunden, så sand og sediment ikke suges ind.
· Match pumpen til brøndydelse. Hvis pumpen er større end brønden kan genoplade, vil den trække brønden ned og udløse beskyttelse hele dagen – størrelse for genvindingshastigheden, ikke kun for spidsbelastning.
· Se udtrækningen om sommeren. En brønd, der klarer sig i den våde årstid, kan komme til kort i den tørre årstid; sænk udskæringssonden eller indstil et højere tørløbsinterval.
· For overfladepumper skal sugeledningen holdes lufttæt. Enhver luftlækage bryder prime og efterligner en tørløb.
Solcellepumper sidder ofte for enden af et langt kabelløb - især nedsænkelige enheder, hvor arrayet er ved overfladen, og pumpen er hundreder af meter nede i borehullet. Denne afstand introducerer to problemer, der er værd at designe til fra dag ét:
· Spændingsfald. Tyndt eller for langt kabel stjæler lydløst spænding; pumpen ser mindre end arrayet producerer og kører langsomt eller på kanten af underspændingsbeskyttelse. Dimensionér lederen generøst og hold kørsler så korte som praktisk muligt.
· Overspænding og lyn. Lange panel-til-controller-kørsler opfanger inducerede spidser. Monter en overspændingsafleder på controlleren, jord pumpehuset og panelrammerne, og hold array-ledningerne ryddelige.
· Korrekt polaritet og stramme terminaler. Omvendt polaritet er den mest almindelige installationsfejl; tjek to gange før den første opstart og tilspænd hver terminal korrekt.
En dedikeret artikel om kabeldimensionering og spændingsfaldsberegning forsolpumperkommer; for nu er reglen enkel - undermål aldrig kablet for at spare lidt kobber, fordi tabet betales hver solskintime i hele systemets levetid.
Paradoksalt nok er en overdimensioneret pumpe en almindelig årsag til, at beskyttelsen udløses konstant. Hvis pumpen er meget stærkere, end brønden kan levere, trækker den vandstanden ned i løbet af få minutter, tørløbsbeskyttelsen træder i kraft, brønden kommer sig langsomt, og cyklussen gentages - pumpen bruger eftermiddagen på at trippe i stedet for at pumpe. Rettelsen er ikke at deaktivere beskyttelse (det skal du aldrig gøre), men at:
· Vælg en model, hvis flow matcher brøndens realistiske genopladningshastighed.
· Brug et drev med variabel hastighed/MPPT, så pumpen sænker farten i stedet for at stoppe, når niveauet falder.
· Indstil et længere interval for automatisk genstart, så brønden har tid til at komme sig mellem forsøgene.
· Tilføj en lagertank og kør pumpen for at fylde tanken i stedet for at prøve at matche efterspørgslen direkte.
|
Symptom |
Mest sandsynlig årsag |
Hvad skal man gøre |
|
Pumpen starter aldrig, intet display |
Ingen array spænding / polaritet / sikring |
Kontroller PV-spændingen på controlleren, kontroller polariteten, kontroller sikringer |
|
Starter og stopper inden for få sekunder |
Ægte tørløb eller tærskel for stram |
Tjek vandstanden; hvis den er våd, skal du løsne understrømstærsklen lidt eller forlænge genstartstiden |
|
Kører langsomt, svagt flow |
Underspænding (kabelfald, svag sol) |
Forkort/forstørrelse kabel, tjek array, rengør paneler |
|
Ture på overstrøm |
Sand, syltetøj eller slidt pumpehjul |
Træk og inspicér pumpen, tjek for slibemidler, tøm indsugningen |
|
Overtemperaturstop ved middagstid |
Controller i direkte sol, dårlig luftgennemstrømning |
Skygge controlleren, forbedre ventilationen, kontrollere for overbelastning |
|
Stopper på nøjagtig samme tidspunkt dagligt |
Niveauafbryder eller nedtrækspunkt nået |
Sænk sonden / juster udkoblingsniveauet, se pumpens dimensionering |
|
Hyppig genstart af cykling |
Alt for svag til pumpen |
Ændre størrelsen på pumpen eller forlænge genstartsintervallet; tilføje lagerplads |
|
Ingen tørløbsbeskyttelse overhovedet |
Funktionen er ikke kablet eller deaktiveret |
Tilslut en niveauafbryder og aktivér tørløbsdetektion - kør aldrig ubeskyttet |
Fejlkoder varierer efter controllermodel. Opbevar altid controllerens manual med installationsjournalen, og fotografer ledningerne, før du rører ved noget. Hvis du er usikker, så send koden og en kort video til fabrikken — Lead Pump understøtter kunder på kinesisk, engelsk og fransk.
· Tørløbsdetektion aktiveret, med et realistisk automatisk genstartsinterval valgt.
· Udskåret sonde eller flyder på lavt niveau monteret ned i brønden.
· Afskæringsflyder på højt niveau monteret i lagertanken.
· Pumpen sat under den laveste sæsonbestemte vandstand med margen.
· Kablet er korrekt dimensioneret til kørsel; klemmer tilspændt.
· Overspændingsafleder monteret; pumpe og panelrammer jordet.
· Controlleren er skyggefuld og ventileret.
· Pumpeflow matcher brøndens genvindingshastighed.
· Manuel og fejlkodeliste gemt i nærheden af installationen.
· 1. Deaktivering af tørløbsbeskyttelse, fordi den bliver ved med at snuble – ret årsagen i stedet, aldrig beskyttelsen.
· 2. Køb en for stor pumpe til en svag brønd, og bekæmp derefter de resulterende ture hele sæsonen.
· 3. Monter aldrig en niveauafbryder, kun afhængig af elektronisk detektion.
· 4. Indstilling af udskæringssonden for højt, så pumpen stopper, mens der stadig er rigeligt vand.
· 5. Undermåler kablet, så underspændingsbeskyttelsen udløses om eftermiddagen.
· 6. Efterlader controlleren i fuld sol og giver pumpen skylden for overophedning.
· 7. Ingen overspændingsbeskyttelse på et langt, udsat panelforløb.
· 8. Start af pumpen før kontrol af vandstanden efter en lang tørperiode.
A: Teknisk set ja, praktisk talt aldrig. Et tørløb kan ødelægge en motor på få minutter, ogsolpumperkøre uden opsyn. Alle Lead Pump-controllere inkluderer tørløbsdetektion - tilslut den altid og aktiver den.
A: Den stopper, venter et indstillet interval (ofte 5-60 minutter), og genstarter derefter automatisk for at teste, om vandet er vendt tilbage. Hvis ikke, beskytter den pumpen igen og venter. Ingen manuel nulstilling er nødvendig.
A: Ideelt set, ja. Niveaukontakten stopper pumpen, før den løber tør; den elektroniske detektering er en backup for, når niveauet falder hurtigere end forventet. To uafhængige lag er sikrere end ét.
A: Næsten altid fordi pumpen er større end brøndens genvindingshastighed, så den trækker brønden ned. Ændr størrelsen på pumpen, sænk den med en regulator med variabel hastighed, eller forlæng genstartsintervallet – deaktiver ikke beskyttelsen.
A: Fejlkoden eller betingelserne fortæller dig. Tørløb sker normalt, når vandstanden er lav eller efter langvarig pumpning; underspænding opstår typisk om eftermiddagen eller på et langt kabeltræk. Fejlfindingstabellen ovenfor kortlægger symptomer til årsager.
A: Ja. Hybridpumper bevarer den samme kontrolbeskyttelse - tørløb, over-/underspænding, overstrøm og overtemperatur - og skifter simpelthen mellem sol- og net-/generatorindgang.
